[CS / DataBase] ER 다이어그램

ERD

• Entity Relationshop Diagram
• 요구사항으로부터 얻어낸 정보(개체, Entity) - 관계(Relation) 을 나타낸 도표(Diagram)

개체(Entity)

• 단독으로 존재하는 개체를 의미하며, 동일한 개체는 존재하지 않음
  • 예를 들어, 학생 정보가 학번, 이름, 학년이 있을 때, 3개의 정보가 모두 같은 학생은 오직 한 명이면 개체라고 함
  • 즉, 학생 한명이 개체가 되는 것
• 이 개체들의 집합을 Entity Type
• ER 다이어그램에서 Entity Type은 네모로 표현

애트리뷰트 또는 속성(Attribute)

• 개체가 갖는 속성
  • 예를 들어, Student에서 학번, 이름, 학년 같은 정보를 속성이라 함
  • ER 다이어그램에서 Attribute는 원으로표현

관계(Relation)

• Entity Type간의 관계

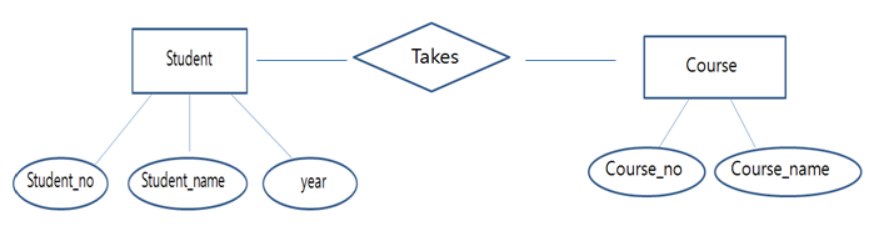

  • 예를 들어, 수강을 뜻하는 Takes는 학생과 과목간의 "수강"이라는 관계를 갖음
  • Takes를 Relation Type이라 하며, Relation Type역시 속성을 가질 수 있음
• ER 다이어그램에서 Relation은 마름모로 표현









---

참고

[ Database ] ER 다이어그램 / ERD 기호 및 표기법

[DB이론] ER 모델( Entity Relation Model ) - 개념적 설계
